卧式砂泵又称离心泵,是固控设备.固控系统中的主要供给泵,因此又称泥浆砂泵、钻井液砂泵、固控砂泵、SB砂泵.
状态: | |
---|---|
数量: | |
产品描述

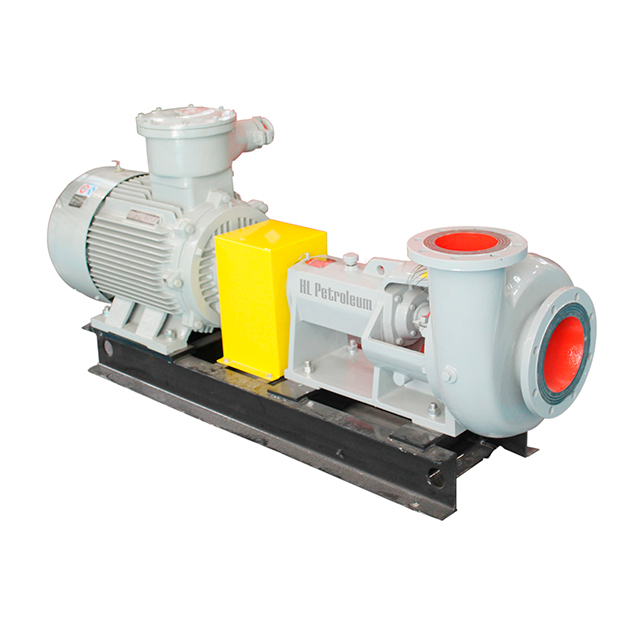

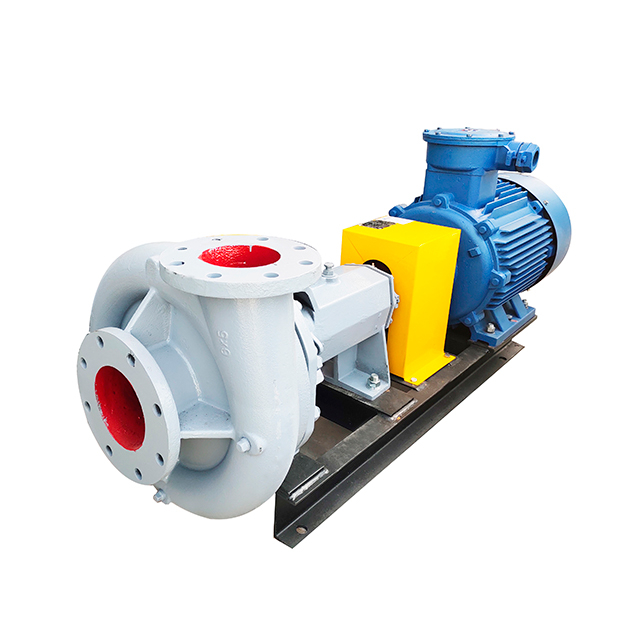

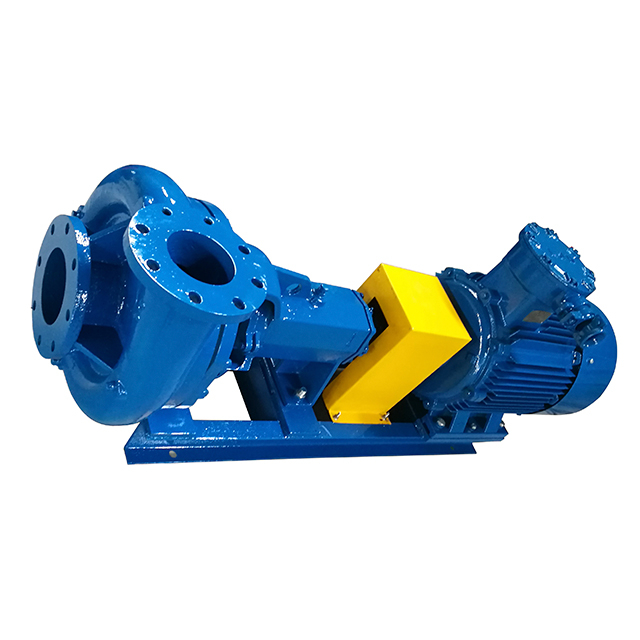

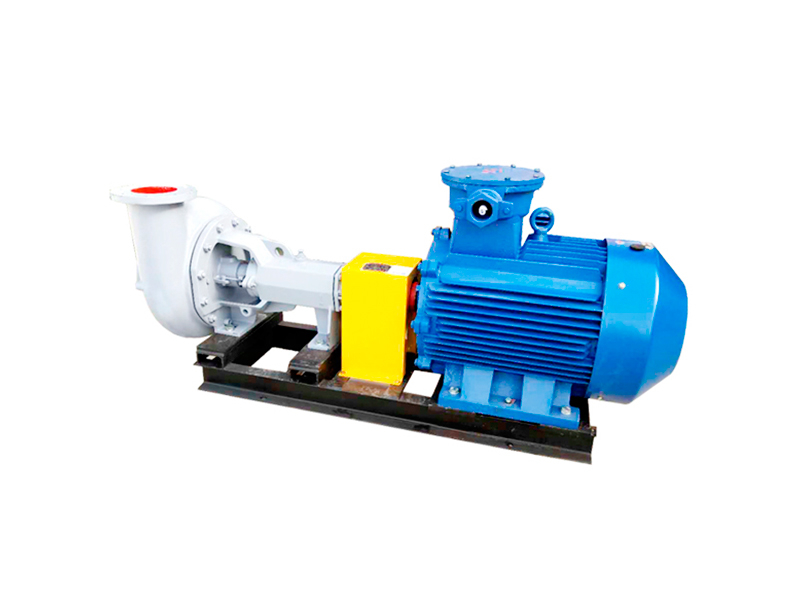

西安恒联卧式砂泵(又称:钻井液离心泵)与普通泵相比,该泵泵体重而结实,经久耐用,因其强度特殊,故壁厚也比一般泵要厚些,寿命也相对较长。该泵为离心设计,叶轮与泵体的轴向间隙均相同。该泵可抽送流线型液体,甚至断流。泵体为环形流道,可消除涡流和汽蚀,亦可减轻轴承的径向载荷。由于该泵进口管径合理,故其需要吸入压力较低。泵体密封处采用凹槽结构以防止液流脱离叶轮。
砂泵优势
1.300方超大流量输送能力
2.过流部件耐磨耐腐蚀材质
3.机械密封,使用寿命延长6倍
4.公制和英制两种接口,满足国内外用户需求
5.6大系列,24种规格,适用于不同行业
砂泵叶轮
该砂泵叶轮为开式,可排除封闭式叶轮中出现的回流现象,此叶轮的设计可减少涡流、降低径向和轴向载荷(压力),使液流能平稳流动。因无需一般泵的高压冲洗,故泵体的磨损也相对较小。该叶轮的设计允许从叶轮出来的液流与回液混和以减小泵的磨损。开式叶轮具有非外露叶轮螺母或轴螺纹,装上叶轮后,螺纹的保护是通过一“0”型圈来实现的。该泵及叶轮的设计与普通泵相比,大大提高了使用寿命。
砂泵轴
该砂泵轴直径较大,当承受重载时,可将弯曲度减小,从而相应地延长了填料的寿命。当由填料引起的磨损时,只需更换轴套,不必更换整轴。轴套和机封的更换不必将轴从泵上拆下来。
该砂泵轴承维修方便,外轴承总成是由两个具有高负荷旋转的向心止推轴承组成的;内轴承为一个重型双列球轴承,能承受较高的径向负载,以补偿使用大叶轮和重载条件。该泵只许使用好的轴承。
填料箱压盖将密封与填料箱的功能融为一个可更换的整体,一支螺栓安装在与填料箱相对应的中开面上。填料箱内可用填料或机封进行密封,此中分(开)式设计使得更易接触轴套。此机封为采用好的材料做成的,再加之优化设计,故其具有良好的工作性能。
该砂泵的机封拥有10多个驱动片,其厚度要比市场上其它机封厚25~50%,因此相应地减小了机封外座上的应力。该机封所有的金属部件均为316不锈钢制成,弹性材料为氟化橡胶做成,动环和静环密封端面均为碳化钨。
该砂泵过流部件包括填料箱、叶轮和泵体。它们均采用球墨铸铁做成,具有优良的性能。这些部件经过加工并检验后,需进行淬火和热处理,使其达到一定的硬度(HRC40~44),这样不仅使泵能适应恶劣环境,而且大大提高了泵的工作寿命。
产品参数
SB系列砂泵技术参数
型号 | 流量 (m3/h) | 扬程 (m) | 效率 (%) | 汽蚀余量 (m) | 功率 | |
轴功率 (kw) | 电机 (kw) | |||||
SB8×6×14 | 320 | 40 | 65 | 4.0 | 53.63 | 75 |
SB8×6×13 | 290 | 33 | 64 | 4.5 | 40.7 | 55 |
SB8×6×12 | 270 | 28 | 64 | 4.5 | 32 | 45 |
SB6×5×14 | 200 | 40 | 62 | 3.2 | 35.1 | 55 |
SB6×5×13 | 180 | 34 | 60 | 3.0 | 27.8 | 45 |
SB6×5×12 | 160 | 30 | 60 | 3.0 | 22 | 30 |
SB6×5×11 | 200 | 21 | 62 | 2.5 | 18.5 | 30 |
SB6×5×9 | 160 | 12 | 58 | 3.0 | 9.02 | 15 |
SB5×4×14 | 120 | 40 | 56 | 4.6 | 23.3 | 37 |
SB5×4×13 | 90 | 40 | 56 | 4.5 | 175 | 30 |
SB5×4×12 | 90 | 30 | 56 | 4.5 | 13.1 | 22 |
SB5×4×11 | 90 | 24 | 56 | 4.5 | 10.5 | 18.5 |
SB5×4×10 | 85 | 20 | 56 | 4.2 | 8.4 | 15 |
SB5×4×9 | 80 | 19.5 | 54 | 4.5 | 7.9 | 15 |
SB4×3×13 | 50 | 40 | 48 | 4.5 | 11.3 | 18.5 |
SB4×3×12 | 45 | 30 | 47 | 4 | 7.8 | 15 |
SB4×3×11 | 45 | 24 | 46 | 4 | 6.4 | 11 |
SB3×2×13 | 25 | 35 | 40 | 3 | 5.9 | 11 |
SB3×2×12 | 23 | 29 | 39 | 3 | 5.1 | 7.5 |
SB3×2×11 | 20 | 23 | 39 | 3 | 3.2 | 5.5 |
SB8×6×14、SB8×6×11两种型号的离心泵主要用于给除砂器、除泥器、混浆漏斗、泥浆泵提供一定的排量和压力。
SB6×5×14、SB6×5×11两种型号的离心泵主要用于车装钻机。
SB4×3×13的离心泵主要与计量罐配套使用,又称计量泵。
SB3×2×13的离心泵主要与水罐或水冷却系统配套使用,又称清水泵。
