石油钻井液固控系统
| 数量： | |
|---|---|
产品描述

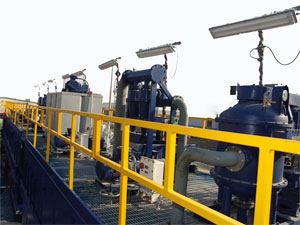

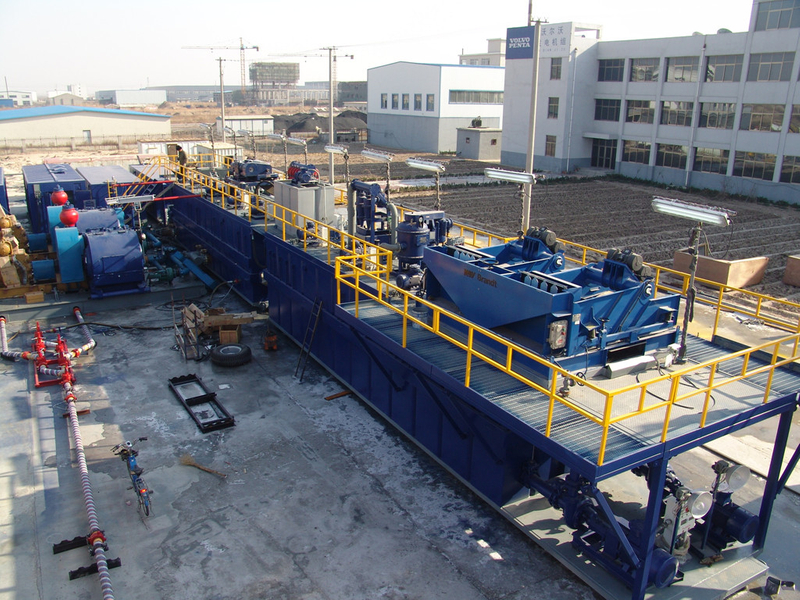

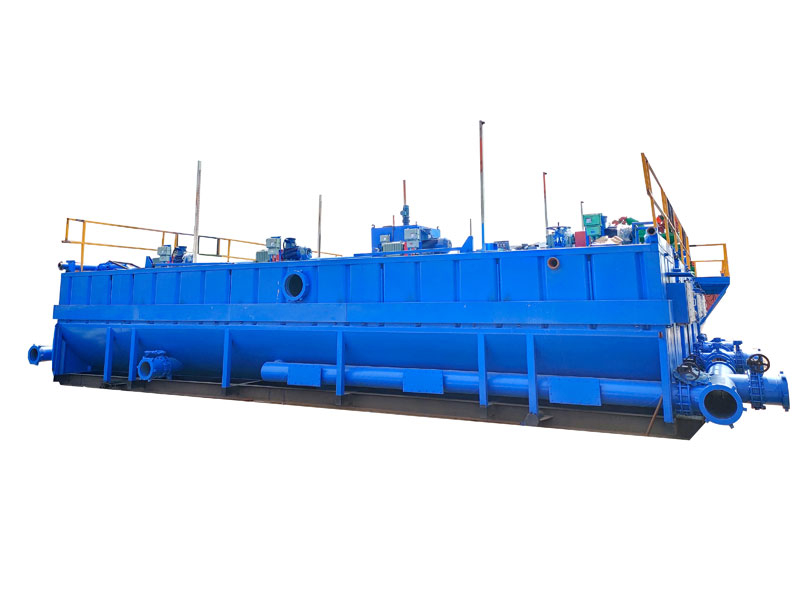

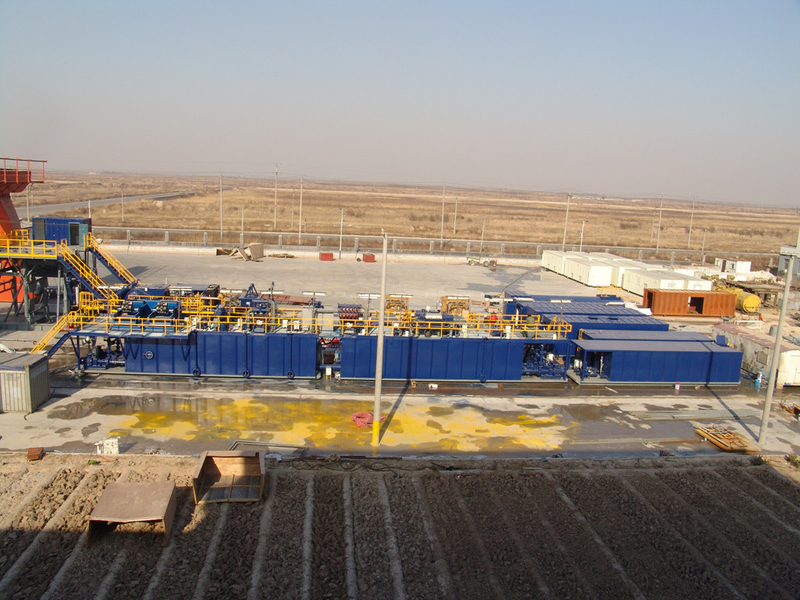

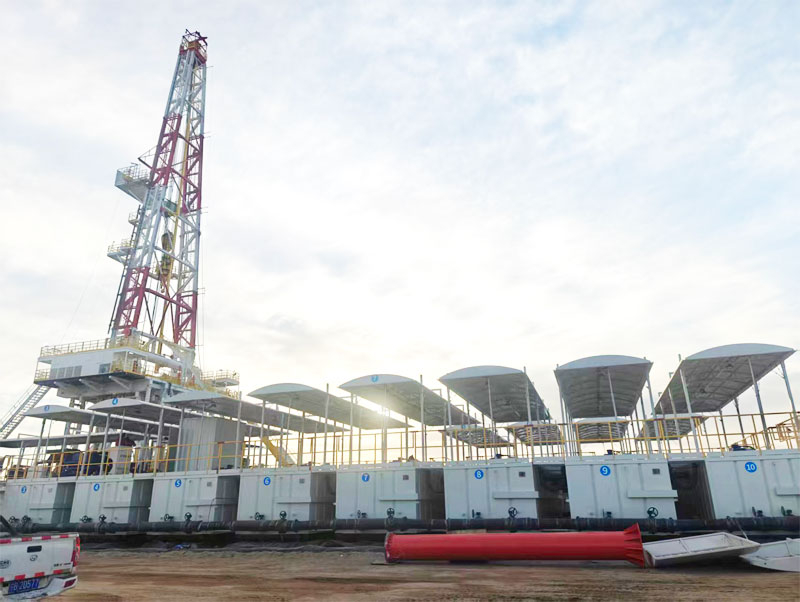

HGK系列固控系统主要由泥浆振动筛、真空除气器、泥浆清洁器和离心机五级净化装置以及泥浆罐、冷却水罐、补给罐组成。配有高架管路（从井口至泥浆振动筛），泥浆泵抽吸管路、加重泵抽吸及排出管路、清水管路、中压泥浆枪管路、罐底连通管路等各种管汇。

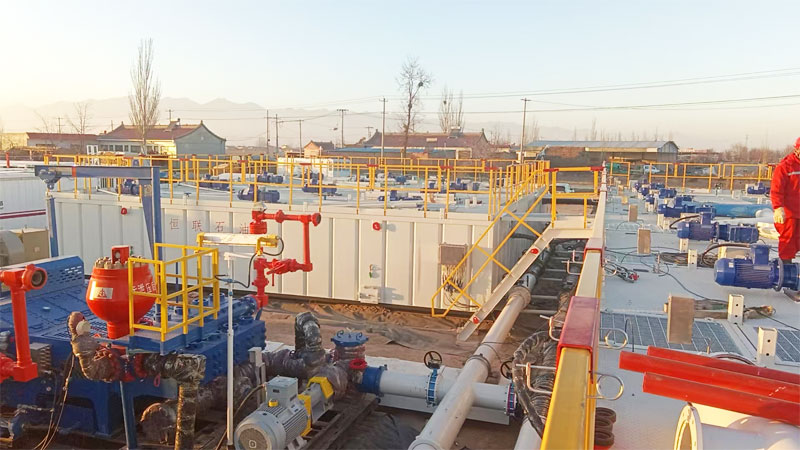

HGK固控系统还配有钻井液补给系统、加重漏斗、加重泵、除砂供液泵、除泥供液泵、补给泵、搅拌器等辅助设备。另外，还配有走道、梯子、栏杆等安全防护装置。
本套固控系统能够保证泥浆的净化、循环、配制、加重和储备等工作顺利进行，还具备增强了泥浆净化系统的固相控制能力，能满足1000至7000ｍ钻井工艺的要求。
常用石油钻机的固控系统配套推荐
1000m固控系统配套
序号 | 项目 | 设备名称 | 技术参数 | 数量 |
1 | 必配 | 泥浆罐 | 容积不小于80m3 | 1套 |
2 | 泥浆振动筛 | 处理量不小于126m3/h | 2台 | |
3 | 射流混浆装置 | 砂泵排量：180 m3/h；砂泵扬程：31 m | 1台 | |
4 | 选配 | 除砂器 | 处理量：200 m3/h | 1台 |
5 | 除泥器 | 处理量：200 m3/h | 1台 |
2000m 固控系统配套
序号 | 项目 | 设备名称 | 技术参数 | 数量 |
1 | 必配 | 泥浆罐 | 容积不小于160m3 | 1套 |
2 | 泥浆振动筛 | 处理量不小于181.5m3/h | 2台 | |
3 | 除砂器 | 处理量不小于181.5 m3/h | 1台 | |
4 | 除泥器 | 处理量不小于181.5 m3/h | 1台 | |
5 | 射流混浆装置 | 砂泵排量：200 m3/h；砂泵扬程：36 m | 1套 | |
6 | 剪切泵 | 排量：155 m3/h；扬程：32 m | 1台 | |
7 | 灌浆泵 | 排量：150 m3/h；扬程：28 m | 1台 | |
8 | 选配 | 除气器 | 处理量不小于181.5m3/h | 1台 |
9 | 中速离心机 | 处理量:40m3/h；分离粒度：5μm～7μm | 1台 |
3000m 固控系统配套
序号 | 项目 | 设备名称 | 技术参数 | 数量 |
1 | 必配 | 泥浆罐 | 容积不小于165m3,储存罐容积不小于80 m3 | 1套 |
2 | 泥浆振动筛 | 处理量不小于181.5m3/h | 2台 | |
3 | 除砂器 | 处理量不小于181.5 m3/h | 1台 | |
4 | 除泥器 | 处理量不小于181.5 m3/h | 1台 | |
5 | 射流混浆装置 | 砂泵排量：200 m3/h；砂泵扬程：36 m | 1套 | |
6 | 剪切泵 | 排量：155 m3/h；扬程：32 m | 1台 | |
7 | 灌浆泵 | 排量：150 m3/h；扬程：28 m | 1台 | |
8 | 选配 | 真空除气器 | 处理量不小于181.5m3/h | 1台 |
9 | 中速离心机 | 处理量:40m3/h；分离粒度：5μm～7μm | 1台 |
4000m 固控系统配套
序号 | 项目 | 设备名称 | 技术参数 | 数量 |
1 | 必配 | 泥浆罐 | 容积不小于180m3,储存罐容积不小于80 m3 | 1套 |
2 | 泥浆振动筛 | 处理量不小于181.5m3/h | 2台 | |
3 | 除砂器 | 处理量不小于181.5 m3/h | 1台 | |
4 | 除泥器 | 处理量不小于181.5 m3/h | 1台 | |
5 | 射流混浆装置 | 砂泵排量：200 m3/h；砂泵扬程：36 m | 1套 | |
6 | 剪切泵 | 排量：155 m3/h；扬程：32 m | 1台 | |
7 | 灌浆泵 | 排量：150 m3/h；扬程：28 m | 1台 | |
8 | 选配 | 真空除气器 | 处理量不小于181.5m3/h | 1台 |
9 | 中速离心机 | 处理量40m3/h；分离粒度：5μm～7μm | 1台 |
5000m 固控系统配套
序号 | 项目 | 设备名称 | 技术参数 | 数量 |
1 | 必配 | 泥浆罐 | 容积不小于200m3,储存罐容积不小于120 m3 | 1套 |
2 | 泥浆振动筛 | 处理量不小于181.5m3/h | 2台 | |
3 | 真空除气器 | 处理量不小于181.5m3/h | 1台 | |
4 | 除砂器 | 处理量不小于181.5 m3/h | 1台 | |
5 | 除泥器 | 处理量不小于181.5 m3/h | 1台 | |
6 | 中速离心机 | 处理量40m3/h；分离粒度：5μm～7μm | 1台 | |
7 | 射流混浆装置 | 砂泵排量：200 m3/h；砂泵扬程：36 m | 1套 | |
8 | 剪切泵 | 排量：155 m3/h；扬程：32 m | 1台 | |
9 | 灌浆泵 | 排量：150 m3/h；扬程：28 m | 1台 | |
10 | 选配 | 高速离心机 | 处理量40m3/h；分离粒度：3μm～5μm | 1台 |
7000m 固控系统配套
序号 | 项目 | 设备名称 | 技术参数 | 数量 |
1 | 必配 | 泥浆罐 | 容积不小于270m3,储存罐容积不小于160 m3 | 1套 |
2 | 泥浆振动筛 | 处理量不小于181.5m3/h | 3台 | |
3 | 真空除气器 | 处理量不小于181.5m3/h | 1台 | |
4 | 除砂器 | 处理量不小于181.5 m3/h | 1台 | |
5 | 除泥器 | 处理量不小于181.5 m3/h | 1台 | |
6 | 中速离心机 | 处理量40m3/h；分离粒度：5μm～7μm | 1台 | |
7 | 高速离心机 | 处理量40m3/h；分离粒度：3μm～5μm | 1台 | |
8 | 射流混浆装置 | 砂泵排量：200 m3/h；砂泵扬程：36 m | 1套 | |
9 | 剪切泵 | 排量：155 m3/h；扬程：32 m | 1台 | |
10 | 灌浆泵 | 排量：150 m3/h；扬程：28 m | 1台 |
注：以上内容仅供参考，实际配套数量根据现场情况而定。
备注说明：
1.2000m以下钻机应配备钻井液罐、振动筛和混合加重装置。
2.2000m以上(含2000m)应配备钻井液罐、振动筛、除砂器、除泥器和混合加重装置。
3.根据钻井工艺和钻井液体系要求，可配备除气器、离心机等。
4.从事探井、气井和气油比超过300的油井钻井作业的钻机应配备除气器、离心机和剪切泵。
5.特殊作业(含硫化氢钻井、欠平衡钻井)按实际钻井工艺要求进行配备。
6.各泥浆罐应根据钻井工艺要求配备相应的泥浆搅拌器、泥浆枪和照明系统等。
